多回转智能调节型阀门电动装置专用三相异步电机 YDF-221-4
产品定位
YDF-221-4 依据 JB/T 2195《YDF 系列阀门电动装置用三相异步电动机技术条件》制造，是配套多回转（Z 型）智能调节型电动执行机构的主力机型，承担闸阀、截止阀、蝶阀的电动调节与远程启闭驱动。型号中"Y"为三相异步，"DF"指阀门电动装置用，"221"为机座与铁芯规格，"4"即 4 极。
主要技术参数
额定功率 0.37 kW，额定电压 380 V、频率 50 Hz（可定制 660 V 等），额定电流约 1.4～1.8 A；4 极同步转速 1500 r/min，额定转速约 1440 r/min；F 级绝缘、温升按 B 级考核；防护等级 IP55，与电装组装后整机通常 IP54，特订可达 IP67/IP68；定额为 S2 短时工作制 10 min，满压直接起动；噪声 ≤70 dB(A)，净重约 10 kg。
工况适配性
阀门负载的特征是"启闭瞬间高转矩、行程中段低转矩、操作断续"。该电机据此做针对性电磁设计：堵转转矩与最大转矩均不小于额定转矩的 3 倍，能可靠克服阀杆静摩擦和介质压差造成的启动阻力；转子细长、转动惯量小，关阀到位时附加惯性冲击低，既保证密封面压紧，又不易砸伤阀座。用于智能调节型电装、参与 4–20 mA 连续调节时，建议按断续周期工作制复核等效发热，选型转矩留 1.1～1.3 倍余量。
结构特点

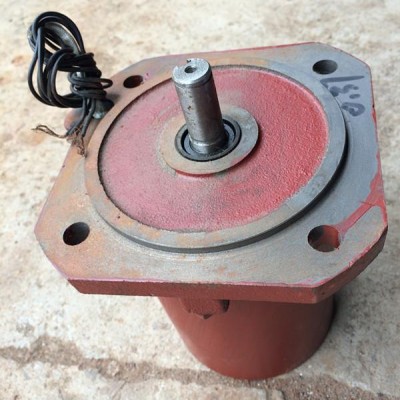

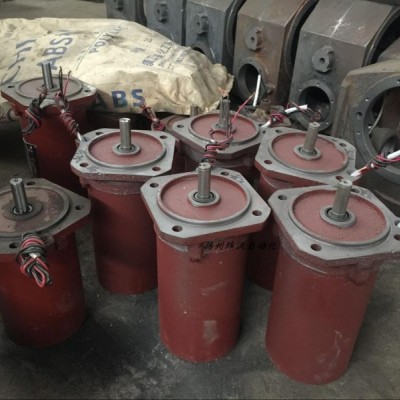

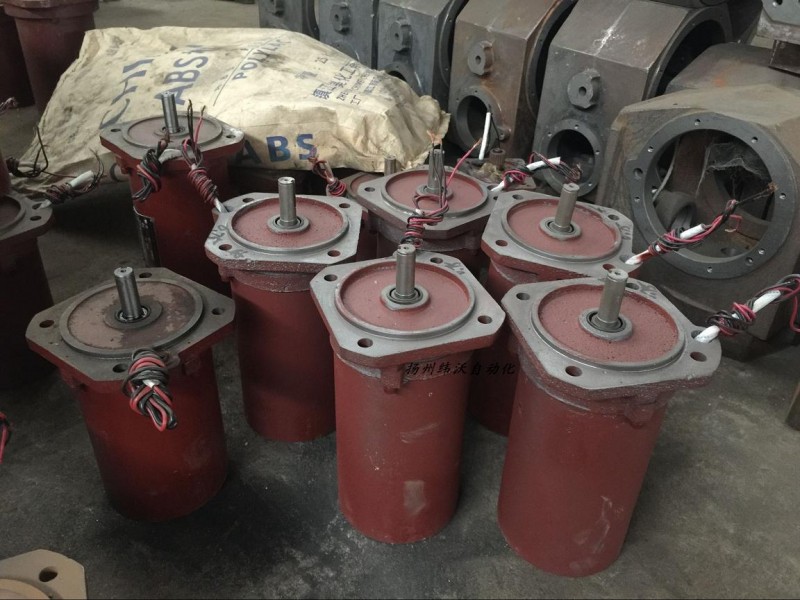

全封闭鼠笼式、无风扇自冷却，定子绕组由凸缘端面直接引出、不设接线盒，机座无底脚、端盖带凸缘（IMB5），可与 DZW 系列电装直连对插；铸铁机座，轴伸处设骨架油封，绕组内嵌热保护元件，堵转或过载超温时自动断电，避免绕组烧毁。
典型应用
适用于电力、石化、冶金、市政给排水及污水处理系统中 DN200～DN350 级法兰闸阀、截止阀、蝶阀的自动调节。爆炸性气体环境请改用同系列 YBDF 隔爆型（Ex d ⅡB T4）。
