扬州纬沃DQW20阀门电动装置是扬州纬沃自动化设备有限公司在DQW系列基础上推出的部分回转角行程驱动设备，"20"代表额定输出转矩200 N·m，回转角度90°，专门匹配蝶阀、球阀、旋塞阀及风门等90°回转阀门。本文所述的0.09kW配置，对应输出转速1 r/min档，最大阀杆直径28mm，是DQW20系列中兼顾驱动力与运行平稳性的主流功率等级。
驱动电机与传动结构

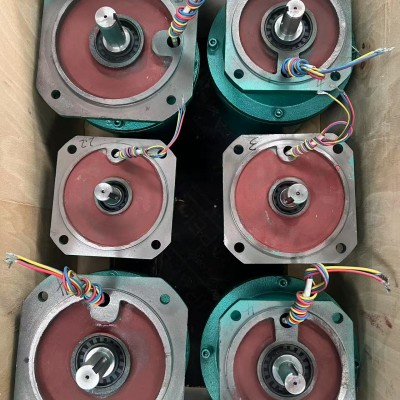

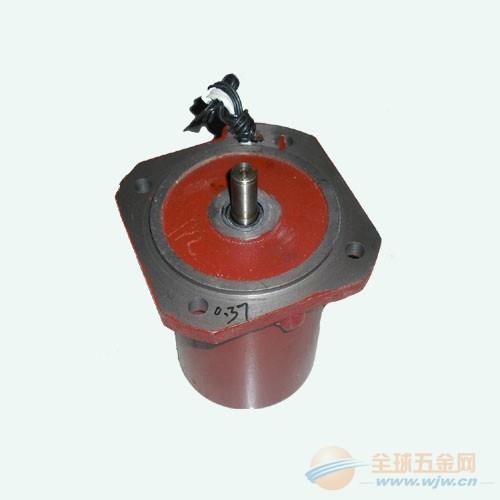

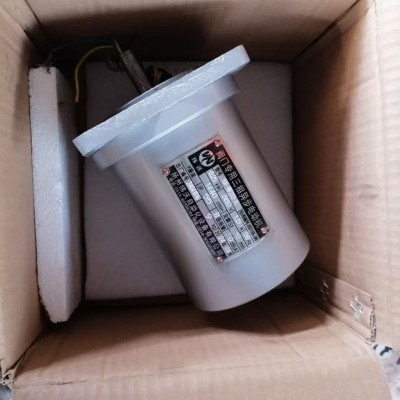

本机配套YDF-WF112-4阀门电动装置专用三相异步电机，功率0.09kW，电压380V/50Hz，转速1500r/min，轴径11mm，执行JB/T2195-2011标准。该电机起动转矩大、转动惯量小，专为阀门频繁启停的短时工作制设计，工作制式为10分钟短时工作（特殊订货可达30分钟）。
动力经电机输出后，通过一级直齿轮与蜗轮副两级减速增矩，再由蜗轮传递至输出轴，最终实现"增大力矩、减小转速"的传动目标。低转速档（1 r/min）特别适合阀杆较细、阀门本体较脆弱的工况，可有效延长阀门使用寿命。
控制与保护特性
装置内置转矩控制机构与行程控制机构，开向、关向各可配2–4只微动开关，转矩重复精度高，调节方便。低速挡采用半自动手—电动切换机构，结构简单、操作轻便；外部配有机械式阀位指示器，便于现场观察阀门位置。
