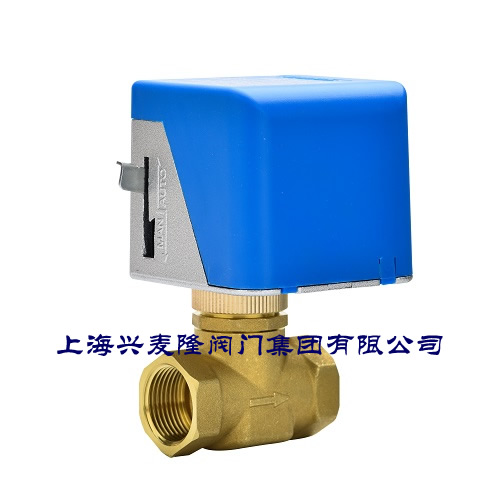

ET7010电动二通阀产品详细介绍：
ET7010系列开关式电动二通阀由ET7010系列阀门驱动器和G400系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供暖气或冷气，当室温达到温控器设定值时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气：当室温达到温控器设定值时，温控器另电动阀断电，复位弹簧使阀门，从而截进进入风机盘管的水流。通过阀门关闭或开启，使室温始终保持在温控器设定的温度范围内。ET7010系列电动阀之驱动器与阀体采用螺套连接方式，可以在阀门安装之后，再安装驱动器，现场装配。接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。
G400系列高性能/高关断力内置弹簧复位装置阀门可以根据控制器的要求调节水流量。适用于风机盘管，通风，可变风量以及加热系统。通常配ET7010系列开关驱动器适用，这种驱动器提供最小90N的关紧力，它体积小，并带有断电弹簧复位。
产品特点介绍：
1. 高关断力可有效保证阀门关闭紧密，合成橡胶垫，关闭时无气泡。
2. 驱动器与阀体分离，可快速拆装，能轻松更换配件 。
3. 内置回程弹簧，阀芯结构优化，在不减少kv值得情况下允许压差大。
4. 阀体黄铜锻造，不锈钢阀杆及弹簧，体积小耐腐蚀。
5. 驱动器有可供系统调试和维修使用的手动操作杆。
6. 最大限度节省能源，操作宁静，可配合线管位置，接线简单。
技术参数
|
ET7010-8503-C驱动器参数 |
G400黄铜阀体 |
||
|
型号 |
ET7010-8503-C |
型号 |
G400 |
|
动作 |
开关及配备手动功能 |
阀体等级 |
PN16/PN20 |
|
耗电量 |
7VA |
阀体尺寸 |
DN15 DN20 DN25 |
|
开关时间 |
4-8秒 |
流量特性 |
开闭配合 ET7010 驱动器 |
|
驱动性能 |
断电复位 |
阀杆 |
不锈钢 |
|
马达类别 |
磁性同步离合电机 |
阀体 |
二通常闭、可配三通 |
|
外壳保护 |
IP40 |
行程 |
3mm |
|
环境温度 |
-20-80℃ |
适用介质 |
应用于HCAC系统中的水及二醇 |
|
适用温度 |
0-95℃ |
适用温度 |
0-95℃ |
阀体主要技术参数
|
产品型号 |
阀门形式 |
螺纹 |
流量系数Kv |
关闭压差(MPa) |
工作介质 |
流体温度 |
环境温度 |
储存温度 |
承压(MPa) |
|
ET7010-15 |
常闭二通阀 |
G1/2 |
1.5 |
0.25 |
冷冻/ |
2-94℃ |
0-60℃ |
-20-65℃ |
1.6 |
|
ET7010-15 |
混合三通阀 |
G1/2 |
1.5 |
0.25 |
|||||
|
ET7010-20 |
常闭二通阀 |
G3/4 |
2.5 |
0.1 |
|||||
|
ET7010-20 |
混合三通阀 |
G3/4 |
2.5 |
0.1 |
|||||
|
ET7010-25 |
常闭二通阀 |
G1 |
4.8 |
0.06 |
|||||
|
ET7010-25 |
混合三通阀 |
G1 |
4.8 |
0.06 |
主要零件材质：
|
阀体材料 |
黄铜锻造 |
|
密封材料 |
丁晴橡胶（NBR）、EPDM |
|
驱动器盖 |
阻燃ABS工作 |
|
适用温度 |
≤94℃ |
|
阀杆材料 |
不锈钢（AIS1302） |
|
公称压力 |
0-1.6MPa |
|
产品规格 |
DN15-DN25 |
|
驱动器底盘 |
压铸铝合金 |
|
工作介质 |
冷水、热水 |
主要外形连接尺寸
|
尺 寸 |
二通 |
三通 |
||||
|
15 |
20 |
25 |
15 |
20 |
25 |
|
|
A |
58 |
65 |
90 |
58 |
65 |
90 |
|
B |
14.5 |
19 |
24 |
29 |
34 |
38 |
|
C |
100 |
104.5 |
109.5 |
101 |
106 |
110 |
|
KV值 |
2.8 |
4.0 |
5.5 |
2.8 |
4.0 |
5.5 |
|
最大允许压差 |
0.15 |
0.15 |
0.08 |
0.15 |
0.15 |
0.08 |
注：以上KV值为最大压差时的数据。
