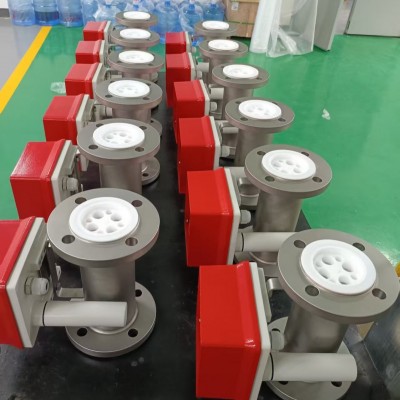

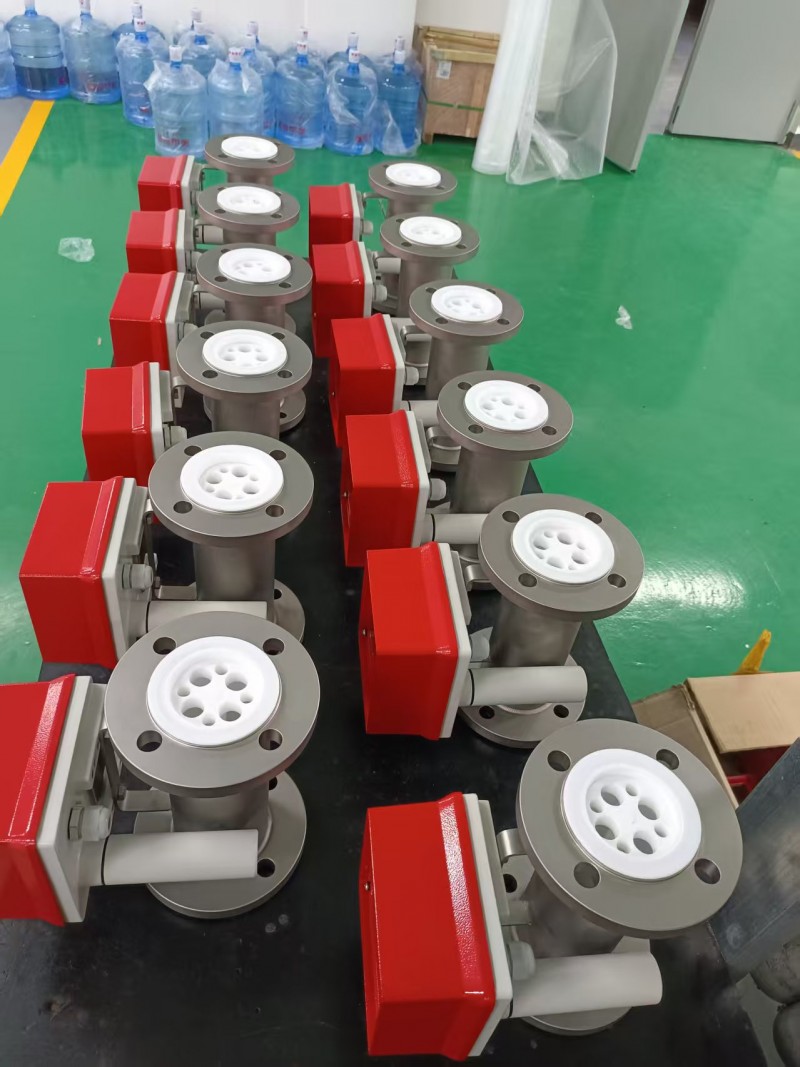

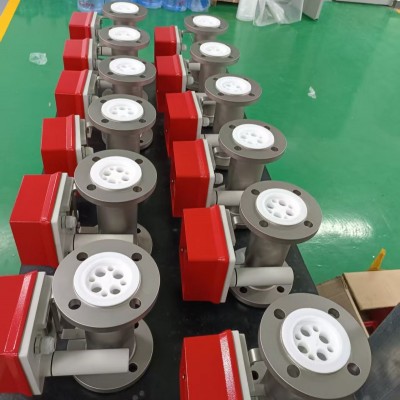

衬 PTFE 金属管浮子流量计（又称衬四氟金属管转子流量计），是在金属管浮子流量计基础上，对测量管内壁及过流部件内衬 / 包覆聚四氟乙烯（PTFE）的防腐型变面积式流量仪表，专门用于强腐蚀介质的中小流量测量。
工作原理
遵循变面积式测量原理：
流体自下而上流过垂直锥形测量管，推动浮子上升；浮子上下形成差压，产生升力；当升力与浮子重力、浮力平衡时，浮子稳定在某一高度；浮子高度与流量呈线性对应，通过磁耦合将位置信号传递给外部指示器，直接显示流量值或远传 4-20mA 信号。
结构与材质（防腐核心）
· 测量管：304/316L 不锈钢基体,衬里PTFE（聚四氟乙烯），兼顾强度与防腐。
· 浮子：不锈钢骨架 +PTFE 全包覆，内置磁钢，避免电化学腐蚀。
· 指示器：磁耦合传动，与介质隔离，可现场指针显示或远传输出。
核心特点
强防腐：PTFE 几乎耐所有强酸、强碱、强氧化剂及有机溶剂，适配浓盐酸、浓硫酸、烧碱等苛刻介质。
结构稳固：金属基体耐压、耐温，避免纯塑料仪表易变形、耐压低的缺陷。
可靠稳定：磁耦合无机械接触，无泄漏风险；浮子旋转自定心，抗干扰、低漂移。
安装维护简便：垂直安装（自下而上），压损小，无需外部电源；结构简单，故障少、易维护。
多输出可选：现场指针、液晶显示、4-20mA 远传、HART 通讯、上下限报警等。
主要技术参数
· 口径：DN15~DN150
· 精度：±1.5% FS（普通）；±1.0% FS（高精度）
· 耐压：≤1.6MPa（常规）；≤4.0MPa（高压型）
· 耐温：-20℃~120℃（PTFE 衬里上限）
· 连接：法兰（HG/T20592）
典型应用场景
广泛用于化工、氯碱、电镀、制药、环保、冶金等行业，测量强腐蚀性液体或气体的中小流量，如：
· 酸碱溶液：盐酸、硫酸、硝酸、氢氧化钠、氢氧化钾等；
· 腐蚀性气体：氯气、氯化氢、二氧化硫等；
· 有机溶剂：甲醇、乙醇、丙酮、乙酸乙酯等。
选型要点
介质腐蚀性：强腐蚀必选衬 PTFE；
温度压力：PTFE 衬里≤120℃、≤1.6MPa，超温超压需选合金材质。
安装方式：必须垂直安装，介质自下而上，前后留 5D 直管段。
信号输出：就地显示选指针型；远传控制选 4-20mA+HART 型。
