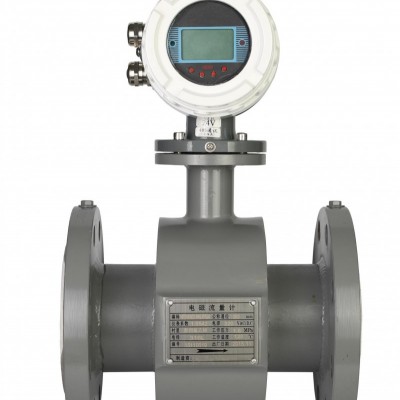

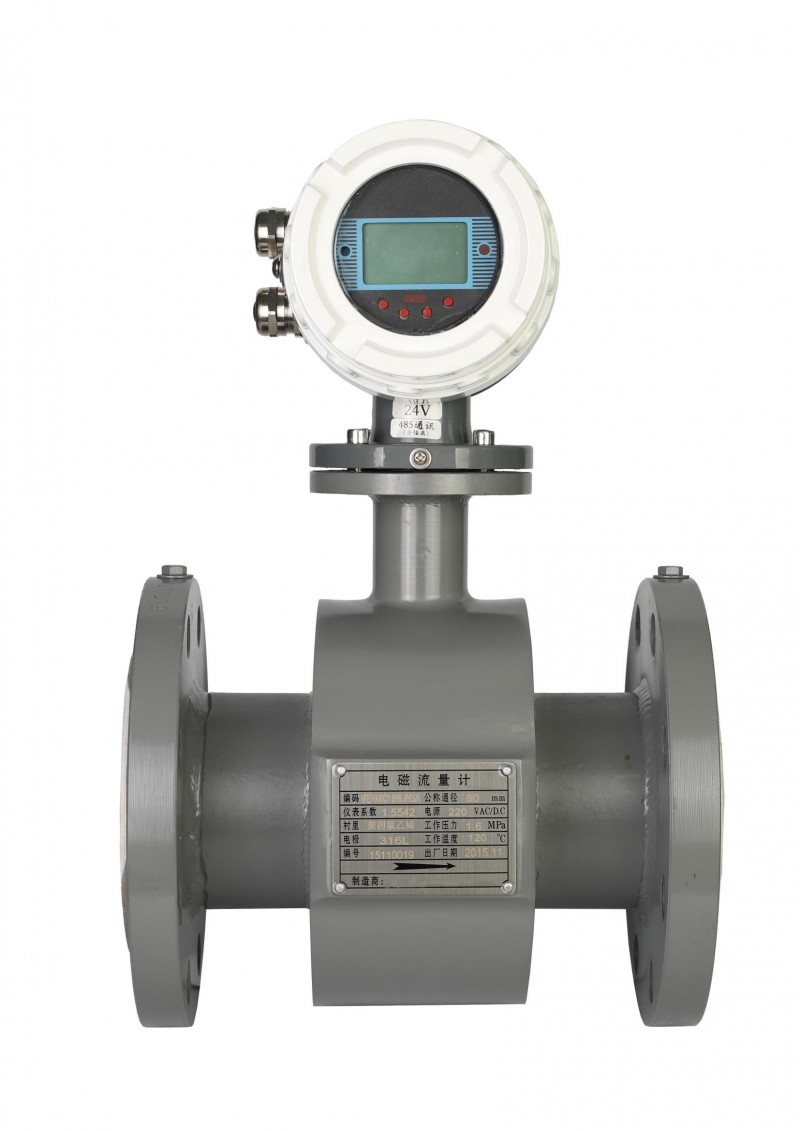

SHE电磁流量计是一种电磁感应式流量仪表，由传感器和智能信号转换器组成。能测量导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
主要技术参数
|
仪表型号 |
SHE-F法兰式安装、SHE-C插入式安装 |
|
精度等级 |
0.5级（流速≥0.5m/s）、1.0级（流速＜0.5m/s） |
|
口径 |
DN15 ～ DN50 4.0MPa |
|
|
DN65 ～ DN150 1.6MPa |
|
|
DN200 ～ DN1000 1.0MPa |
|
供电电源 |
标准型：二线制24VDC供电 |
|
交流型：交流220VAC供电 |
|
|
输出信号 |
模拟输出：4-20mA标准电流信号输出 |
|
HART输出：4-20mA标准电流信号输出叠加HART |
|
|
RS485 通讯 RS232 通讯 |
|
|
显示方式 |
双排液晶显示瞬时流量、累积流量 |
|
防护等级 |
一体式：IP65 |
|
分体式：传感器IP67、转换器IP65 |
|
|
防爆等级 |
本安防爆Exia ⅡCT4 隔爆型Exd ⅡCT4 |
|
电气接口 |
M20×1.5 1/2”NPT |
|
测量管内衬材质 |
PTFE（聚四氟乙烯），F46（聚全氟乙丙烯），PFA（全氟烷氧基） |
|
电极材质 |
316L、Hc（哈氏合金c）、Hb（哈氏合金b）、Ti（钛）、Ta（钽） |
|
介质温度 |
-20℃～180℃ |
