产品概述

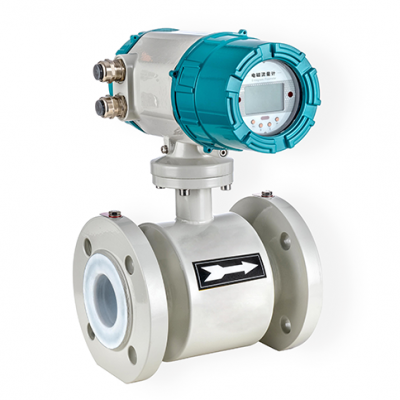

LDG系列管道式电磁流量计是利用法拉第电磁感应定律的原理来测量导电液体体积流量的仪表，是一种速度式仪表，主要由电磁流量传感器和转换器两部分组成。
管道式电磁流量计基于流量仪表先进技术经验，经过优化设计而成的高品质电磁流量计，测量精度高、重复性好、无压损、结构可靠，广泛应用于石油、化工、冶金、环保、食品等行业，尤其适用于水利建设、工业水处理、河流疏浚等领域的流量计量。
产品特点
• 准确度等级高，最高可达±0.2%（DN15～DN300）。
• 测量重复性高，重复性最高可达 0.03%。
• 精铸一体式铝合金传感器外壳，重量更轻，特别适用设备集成。
• 口径可选，DN4～DN2000。
• 几乎无压损，无阻流部件。
• 耐腐蚀，可测绝大多数腐蚀性导电液体。
• 多种信号输出：当量、频率、电流及 RS485 通讯接口，并有 HART、PROFIBUS、FF 等总线协议和 GPRS、NB、4G 等无线通讯方式可选配。
|
执行标准 |
电磁流量计（JB/T 9248-2015） |
|
公称通径（mm）（特殊规格可定制） |
螺纹连接型，外螺纹连接，DN15~DN100 |
|
法兰连接型，法兰对接，DN4~DN2000 |
|
|
卡箍连接型，卡箍连接，DN15~DN100 |
|
|
流量测量 |
正向流量，反向流量 |
|
重复性误差 |
优于准确度等级最大允许误差绝对值的1/3 |
|
准确度等级 |
0.2，0.5，1.0 |
|
衬里耐温 |
PTFE/PFA：-30°C~+150°C，分体型；-30°~+120℃，一体型 |
|
F46：-30°C~+120℃，分体型；-30℃~+120℃，一体型 |
|
|
氯丁橡胶:-15℃~+60°C |
|
|
聚氨酯:-15°C~+60°C |
|
|
流速范围 |
0.1-10m/s |
|
电导率范围 |
导电液体，电导率≥20μS/cm |
|
信号输出 |
当量或频率、4-20mA |
|
通讯输出 |
RS485、HART、NB-IoT或4G等 |
|
供电电源 |
DC24V(9V~36V)、AC220V(90V~250V)或锂电池3.6V |
|
要求直管段长度 |
上游≥5DN，下游≥2DN |
|
电缆入口 |
标准:M20x1.5(6mm~10mm);防爆型:M20x1.5(6mm~10mm) |
|
防护等级 |
IP65，订制可达IP68 |
|
环境温度 |
-20℃～+55℃ |
|
相对湿度 |
5%～95% |
|
防爆等级 |
不防爆或隔爆(ExdibqlBCT6 Gb) |
