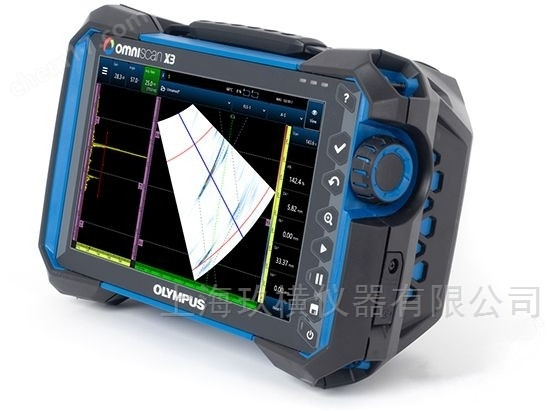

OmniScan X3 全聚焦相控阵探伤仪是奥林巴斯推出的一款高性能无损检测设备，集成了全聚焦方式（TFM）、相控阵超声检测（PAUT）、常规超声检测（UT）和衍射时差法（TOFD）等多种先进技术，适用于各种复杂工业场景的无损检测需求。
一、核心技术创新
1.全聚焦方式（TFM）成像
高分辨率成像：TFM 技术通过全矩阵捕获（FMC）数据，实现高达 1024×1024 像素的网格分辨率，清晰显示微小缺陷（如 0.5mm 级缺陷）。
多模式显示：支持同时显示 4 种不同角度的 TFM 图像，帮助检测人员从多角度分析缺陷特征（如端部衍射、圆角凹陷等），提高缺陷定量的准确性。
实时包络处理：通过合并单个波纹，降低重建伪影影响，显著提升缺陷对比度，尤其适用于高温氢致（HTHA）缺陷等早期微小缺陷的检测。
2.硬件性能升级
64 通道脉冲发生器：支持 128 晶片孔径的 TFM 检测，实现两倍激发通道升级，声束覆盖更密集，检测盲区更少。
轻量化设计：机身重量仅 4.2kg（含电池），便于携带至狭窄或高空检测现场（如风电塔筒、管道内部）。
环境适应性：符合 IP65 防尘防水标准，通过 MIL-STD-810G 抗跌落认证，适应恶劣工业环境（如沙尘、风雨、高温）。
3.智能化软件生态
OmniPC 分析软件：支持多组检测参数一键导入，兼容旧款 OmniScan 数据格式，降低操作人员培训成本。
WeldSight™ Remote Connect：通过无线传输实现 PC 端实时数据监控与分析，支持多人协同检测，提升大型项目（如桥梁、船舶）的检测效率。
AIM 声学影响图工具：实时可视化声波覆盖范围，帮助优化扫查路径，减少 20% 无效检测时间。
二、行业应用场景
1.风电能源
叶片检测：搭配 RollerFORM XL 扫查器，实现 128mm 超宽声束覆盖，单叶片检测时间缩短至传统设备的 1/3。
机舱检测：2.2mm 超细探头深入螺栓孔等复杂结构，配合 TFM 三维成像技术，精准捕捉早期分层缺陷。
2.石油化工
管道检测：支持厚壁、衰减性材料检测，如高温氢致（HTHA）缺陷的早期识别，避免设备突发故障。
压力容器：通过多组 TFM 图像覆盖焊缝根部到盖面，全面检测未熔合、裂纹等缺陷。
3.航空航天
复合材料检测：TFM 技术清晰显示碳纤维复合材料中的微小裂纹或孔洞，确保机翼、机身结构安全。
钛合金检测：相位相干成像（PCI）技术增强噪声环境下缺陷对比度，提升奥氏体不锈钢等强衰减材料的检测灵敏度。
4.汽车制造
关键零部件检测：识别发动机缸体、变速器壳体等部件的表面微小缺陷，避免因零部件失效导致的安全事故。
